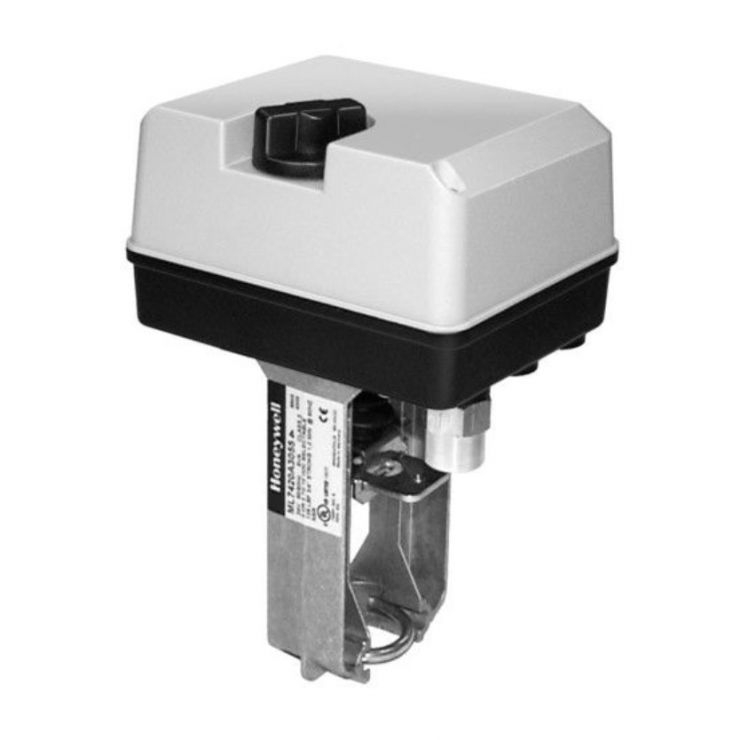

L'actionneur linéaire électrique est adapté pour une régulation à trois positions avec une course de 20mm et une force de 600N. Il est utilisé dans les applications de chauffage, de ventilation et de climatisation. Ce modèle n'est pas équipé d'un ressort de rappel, mais dispose d'un bouton de commande manuelle qui permet de fermer la vanne en cas de panne de courant. Lorsque l'alimentation est rétablie, le bouton manuel se déverrouille automatiquement.

Les actionneurs sont équipés d'une fonction de suppression qui, lors de la réception d'un signal, amène l'actionneur à une position entièrement ouverte ou fermée.

Caractéristiques :

• Bouton pour commande manuelle
• Position ajustable en cas de panne d'alimentation
• Le système de commande est réversible
• Indication de position par une plaque avec échelle graduée
• Température du fluide jusqu'à 150 °C
• Tension d'alimentation 24 VAC
• Force sur la tige 600 N
• Course de 20 mm
• Signal d'entrée 0...10 V
• Butées finales limitant la force
• Temps de fonctionnement 1 min
• Homologué selon DIN EN 14597 (jusqu'à une température de 130 °C) en combinaison avec les vannes appropriées Honeywell

pour les séries de vannes : V5011, V5013, V5016A, V5025, V5049, V5050, V5328, V5329

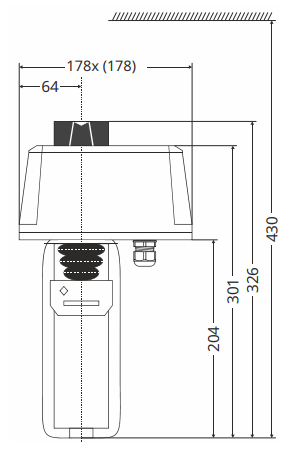

Dimensions :

Câblage électrique :
