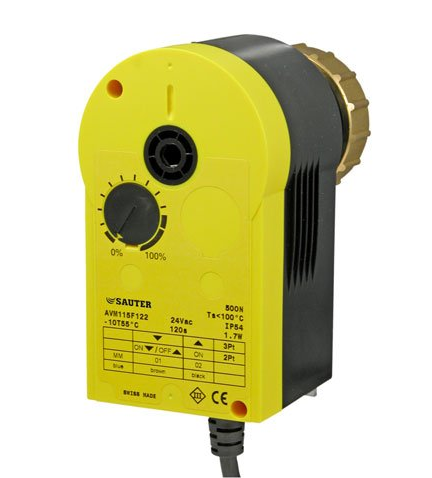

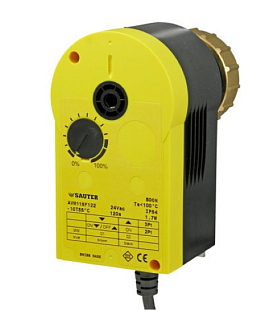

Servomoteur pour vannes de régulation avec sortie discontinue. Le moteur est composé d'un boîtier en deux parties en plastique auto-extinguible et d'un moteur synchrone qui contient l'électronique de commande et de coupure, une transmission sans entretien et un embrayage magnétique. Des capteurs électroniques surveillent si le moteur atteint la position finale, un interrupteur temporel permet d'éteindre le moteur après un temps défini. L'installation avec la vanne est assurée par une console en plastique et un écrou à manchon en laiton. Le moteur peut être installé dans les positions : verticale dressée à horizontale.

Caractéristiques

• commande à deux ou trois points (2/3P)
• alimentation 230 VAC
• température max. du fluide 100 °C
• température ambiante -10...55 °C
• humidité ambiante 5...95 % HR
• protection IP54
• temps de réponse 200 ms
• course 8 mm
• force de réglage 250 N
• temps de réglage 120 s

Fonction

Lorsque le servomoteur est connecté à la tension, il commence à agir sur la vanne via la pièce de liaison (tige).

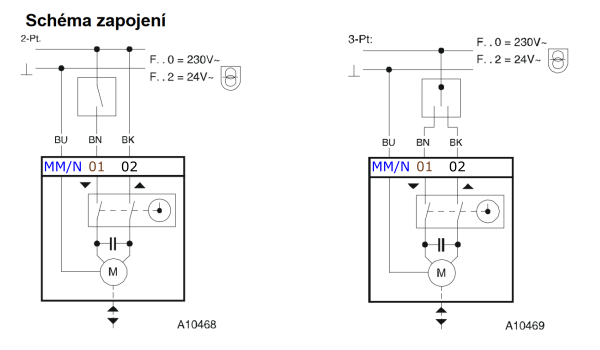

Lors d'une commande à deux points :

• Lorsque la tension est appliquée au fil bleu (MM/N) et au fil brun (01), la tige se déploie et ouvre la vanne
• Lorsque la tension est appliquée au fil bleu (MM/N) et que le fil brun est déconnecté de la tension (01), la tige se rétracte et ferme la vanne

Lors d'une commande à deux points, le fil noir est toujours sous tension.

Lors d'une commande à trois points :

• Lorsque la tension est appliquée au fil bleu (MM/N) et au fil brun (01), la tige se déploie et ouvre la vanne
• Lorsque la tension est appliquée au fil bleu (MM/N) et au fil noir (02), la tige se rétracte et ferme la vanne

Le changement de direction de la course lors d'une commande à trois points est effectué en changeant les connexions des fils.

Convient aux gammes de vannes suivantes :

• VXN/BXN
• VUD/BUD
• VUE/BUE
