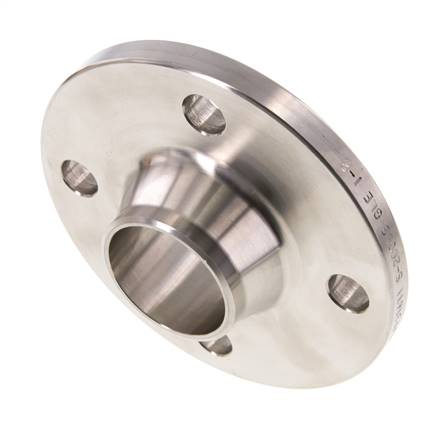

Bride à collerette DIN 2631 PN 6 DN 32

Bride à collerette DIN 2631 PN 6 DN 32

BOLA
  • Code produit: K22.000608
  • Code fabricant: K22.000608
  • Garantie: 2 years

Bride plate DIN 2631, PN 6, DN 32. Plus d'informations

  • Disponibilité

    Livraison GLS 3-4 jours ouvrables. Livraison express DHL 1-2 jours ouvrables.

  • En stock 3 pcs

Prix hors TVA € 6,17
Prix TTC € 7,40
+

Souhaitez-vous obtenir une offre de prix ? Contactez-nous

Paramètres et catalogues

Matériau Acier
Pression 6 bar
Taille de connexion DN 32
Poids 1.00 kg

Bride à collerette selon la norme DIN 2631 pour une pression nominale PN 6 et une taille de raccordement DN 32.

Taille D d1 d2 d3 d4 b k h1 h2 s r f
DN 15 80 20 11 30 40 12 55 30 6 4 2 2
DN 20 90 25 11 36 50 14 65 32 6 2,3 4 2
DN 25 100 30 11 40 60 14 75 35 6 2,6 4 2
DN 32 120 38 14 50 70 14 90 35 6 2,5 6 2
DN 40 130 44,5 14 58 80 14 100 38 7 2,5 6 3
DN 50 140 57 14 74 90 14 110 38 8 2,9 6 3
DN 65 160 76,1 14 88 110 14 130 38 9 2,9 6 3
DN 80 190 88,9 18 102 128 16 150 42 10 3,2 8 3
DN 100 210 108 18 122 148 16 170 45 10 4 8 3
DN 125 240 133 18 148 178 18 200 48 10 4 8 3
DN 150 265 159 18 172 202 18 225 48 12 4,5 8 3
DN 200 320 219,1 18 236 258 20 280 55 15 5,9 10 3
