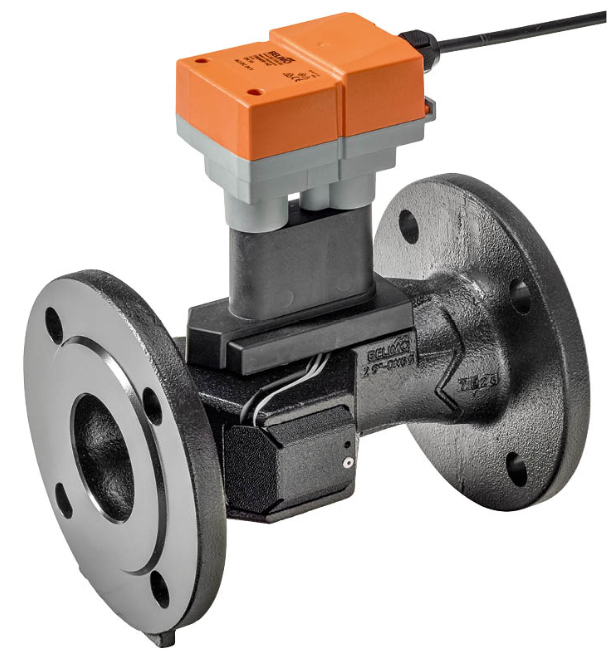

Capteur à ultrasons pour la mesure du débit dans les systèmes fermés d'eau froide et chaude des systèmes de chauffage, de climatisation et de ventilation. Le capteur est résistant à la saleté et se compose d'un tuyau de débit, de deux émetteurs de débit et d'un circuit électronique. Il est capable de compenser les erreurs de mesure du débit d'eau contenant du glycol et les erreurs dues aux changements de température. Un capteur de température et un compensateur de glycol sont donc montés dans le capteur. Une flèche de débit est affichée sur le corps du tuyau de débit du capteur. Le capteur doit être installé de sorte que la flèche corresponde au débit du système, sinon des erreurs de mesure peuvent survenir.

Caractéristiques

• eau et eau avec additif de glycol
• alimentation 24 VAC/VDC
• taille de raccordement DN 80 bride
• signal de sortie 0,5...10 V
• plage de débit 0...48,96 m3/h
• pression PN16
• température du fluide -20...120 °C
