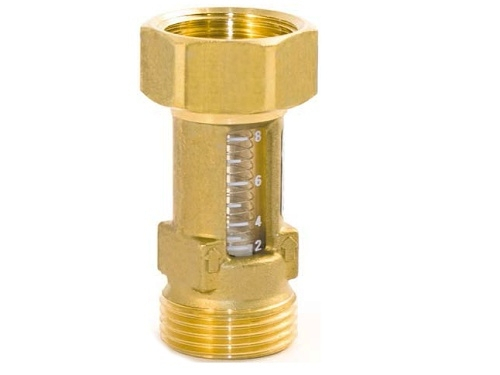

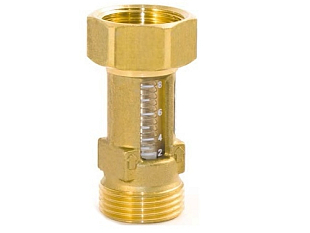

Débitmètre Taconova est conçu pour l'indication et le contrôle directs du débit dans les systèmes hydroniques. Il s'agit d'un instrument de mesure avec un flotteur, un ressort de rappel et un tube transparent. Le débitmètre est très compact, ce qui permet son installation même dans des espaces très restreints. L'installation est possible dans n'importe quelle position (il suffit de s'assurer que la flèche indique la direction du débit).

Principe de mesure

La mesure du débit du fluide est basée sur le principe d'un flotteur entraîné par le fluide en écoulement contre un ressort de rappel. L'affichage du débit mesuré est sur une échelle calibrée.

Médias

• Eau avec les additifs anticorrosion et antigel appropriés
• Eau de chauffage ou de refroidissement​

Données techniques

• DN 15; Eurocone pour raccordement TACONOVA / Heimeier / Herz
• Plage de débit de 0,6 à 2,4 l/min
• Kvs 0,5 m3/h
• Température max. 100 °C
• Pression de service max. 10 bar

Matériaux utilisés

• Corps de la vanne en laiton
• Corps de mesure en plastique
• Parties internes en acier inoxydable et plastique
• Tube transparent en plastique résistant à la chaleur et aux contraintes mécaniques
• Joint EPDM
