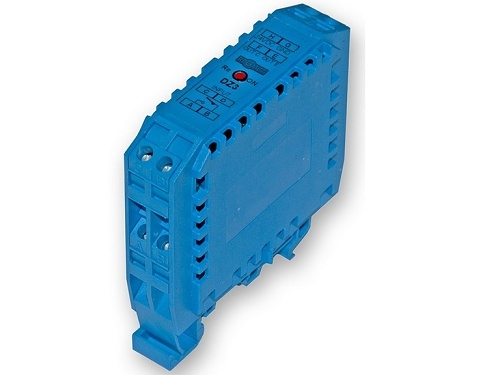

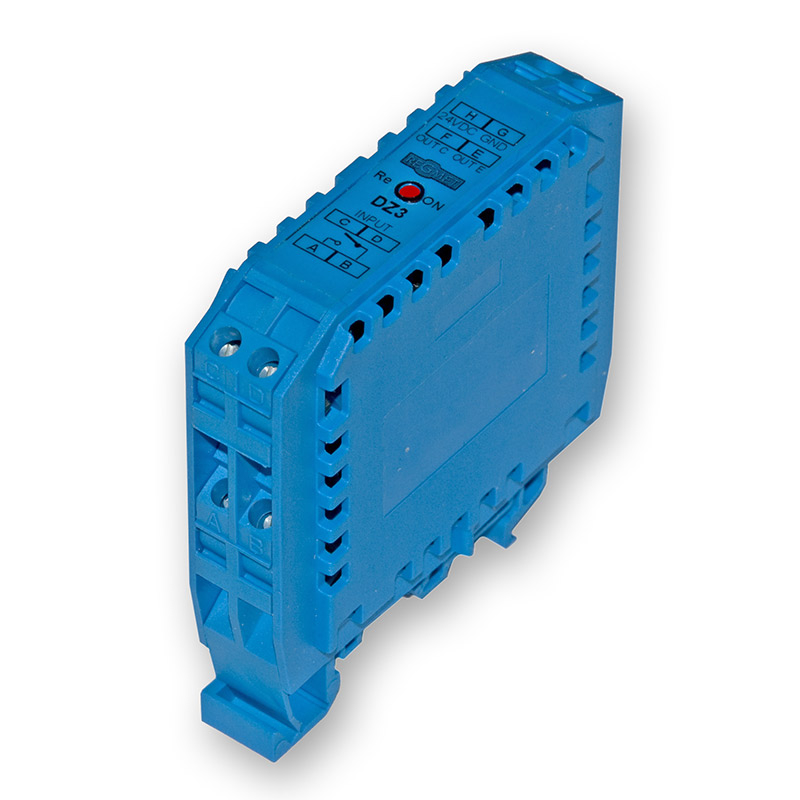

Capteur d'inondation Regmet DZ3 est conçu pour signaler des états défectueux (par exemple, une fuite d'eau) dans les installations de stations d'échangeurs thermiques, de chaufferies et d'équipements similaires. Le capteur d'inondation est alimenté par une tension continue de 24 VDC ±10% et comprend des bornes de sortie de type émetteur ouvert et collecteur ouvert. La signalisation peut donc être connectée au pôle positif ou négatif de la tension d'alimentation. Le capteur d'inondation est conçu pour le montage sur rail DIN. Les sondes de détection appropriées sont les sondes DS.

Fonction

Lorsqu'une sonde est connectée à l'entrée du capteur et que les électrodes de la sonde sont en contact, la diode LED rouge s'allume à l'avant du capteur et les sorties sont activées ou désactivées. L'état des sorties (activation / désactivation) est déterminé par le basculement du cavalier en position A ou B. Les cavaliers de réglage sont accessibles après avoir retiré le couvercle latéral droit.

Caractéristiques techniques :

• sortie OUT C, OUT E, relais
• tension d'alimentation 24 VDC ±10%
• résistance du liquide détecté max. 100kΩ
• indication d'inondation : LED rouge
• puissance maximale commutée du relais 2000VA / 192W
• indice de protection IP 20
