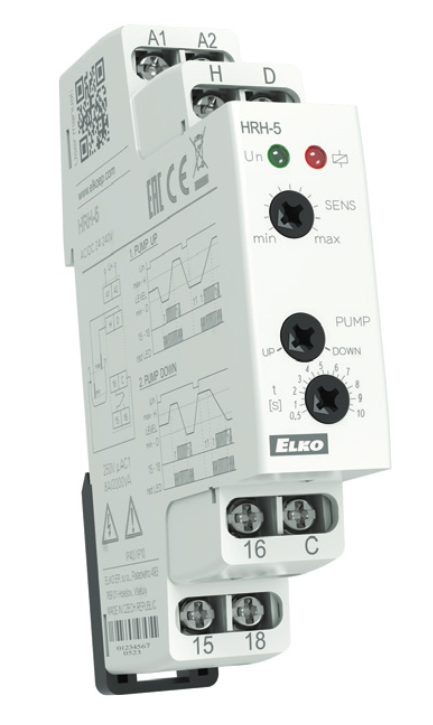

Interrupteur de niveau avec protection IP40, conçu pour surveiller un ou deux niveaux dans des puits, des fosses, des citernes, des réservoirs d'eau et autres. L'interrupteur peut être réglé pour surveiller un niveau ou pour contrôler deux niveaux, dont l'un sert à l'activation et l'autre à la désactivation.

Pour mesurer le niveau, 2 sondes sont nécessaires, qui ne sont pas incluses dans l'emballage. Elles servent à surveiller le niveau supérieur, le niveau inférieur et comme sonde commune.

Caractéristiques principales

• Option de fonctionnement pour le remplissage ou le vidage.
• Fréquence de mesure de 10 Hz pour éviter la polarisation du liquide et l'oxydation accrue des sondes de mesure.
• Contact de sortie 1x commutable 8 A.
• Alimentation galvaniquement isolée UNI 24...240 V AC/ DC (AC 50 - 60 Hz).
• Possibilité de connecter 2 sondes (par exemple SHR-2).

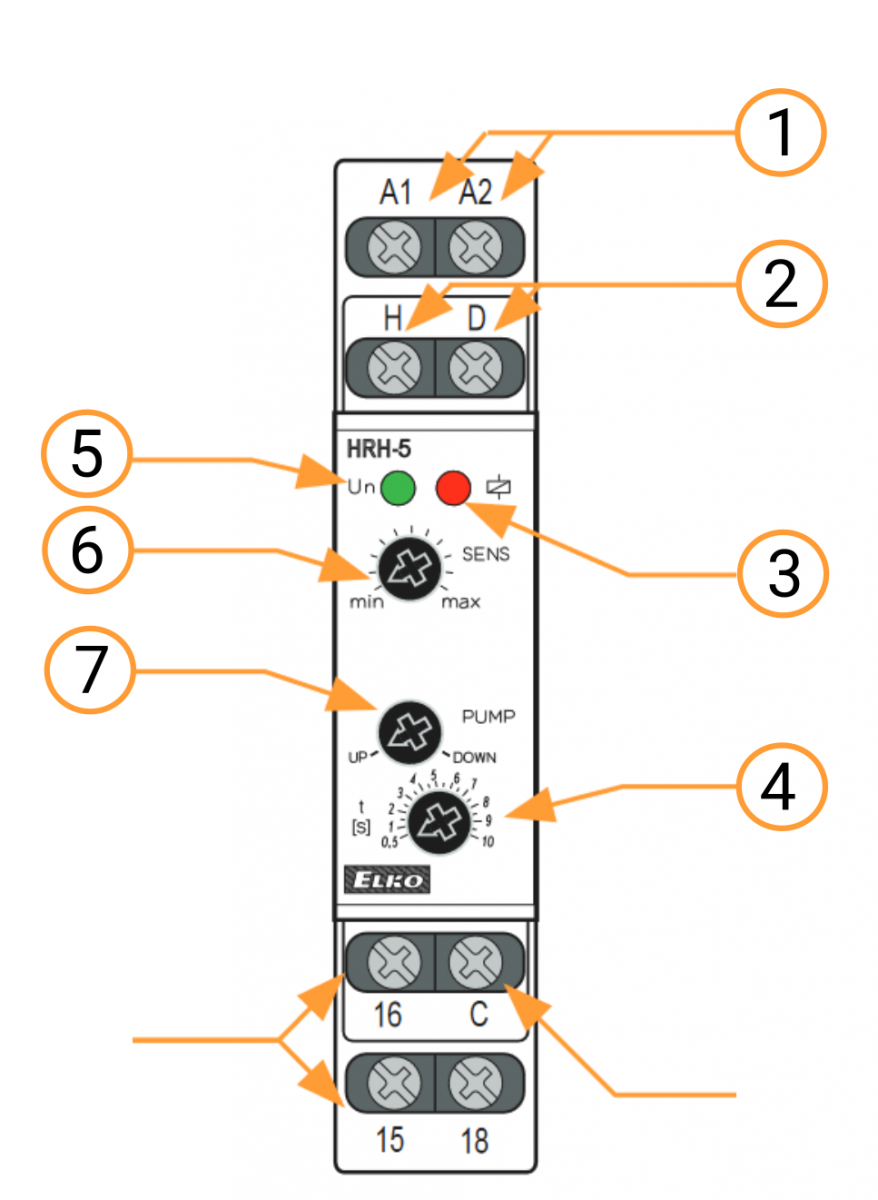

Description de la construction

1. Bornes de tension d'alimentation A1 et A2
2. Bornes pour le raccordement des sondes H et D
3. Indication de sortie
4. Réglage du retard à la sortie
5. Borne pour le raccordement de la sonde C
6. Indication de la tension d'alimentation
7. Réglage de la sensibilité de la sonde
8. Sélection de la fonction
9. Contacts de sortie 15 et 16 et 18
