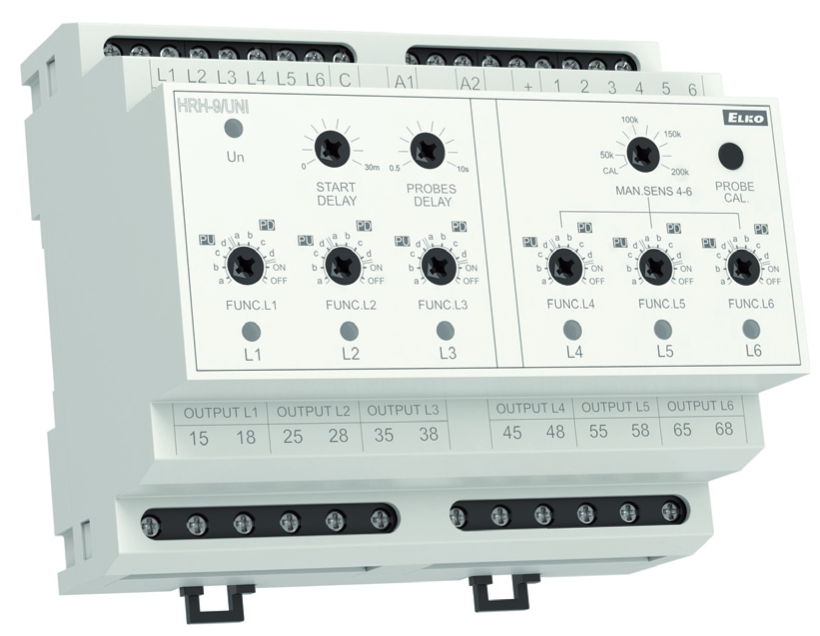

Interrupteur de niveau avec protection IP40, conçu pour surveiller jusqu'à six niveaux dans des puits, des fosses, des tankers, des réservoirs d'eau et autres. Il est possible de connecter jusqu'à 6 sondes de niveau (et une commune). Chaque sonde est surveillée individuellement et peut être réglée séparément. Pour les sondes L4, L5 et L6, la sensibilité peut être ajustée manuellement. Un délai de commutation peut être réglé pour toutes les sondes ensemble, dans une plage de 0,5 à 10 secondes.

Des sondes, qui ne sont pas incluses dans l'emballage, sont requises pour la mesure du niveau. Elles servent à surveiller le niveau supérieur, le niveau inférieur et comme sonde commune.

Caractéristiques principales

• Une fréquence de mesure de 10 Hz empêche la polarisation du liquide et l'oxydation accrue des sondes de mesure.
• Contact de sortie 9x commutateur 10 A.
• Alimentation UNI 24...240 V AC/ DC (AC 50 - 60 Hz).
• Possibilité de connecter 6 sondes (par exemple SHR-2).

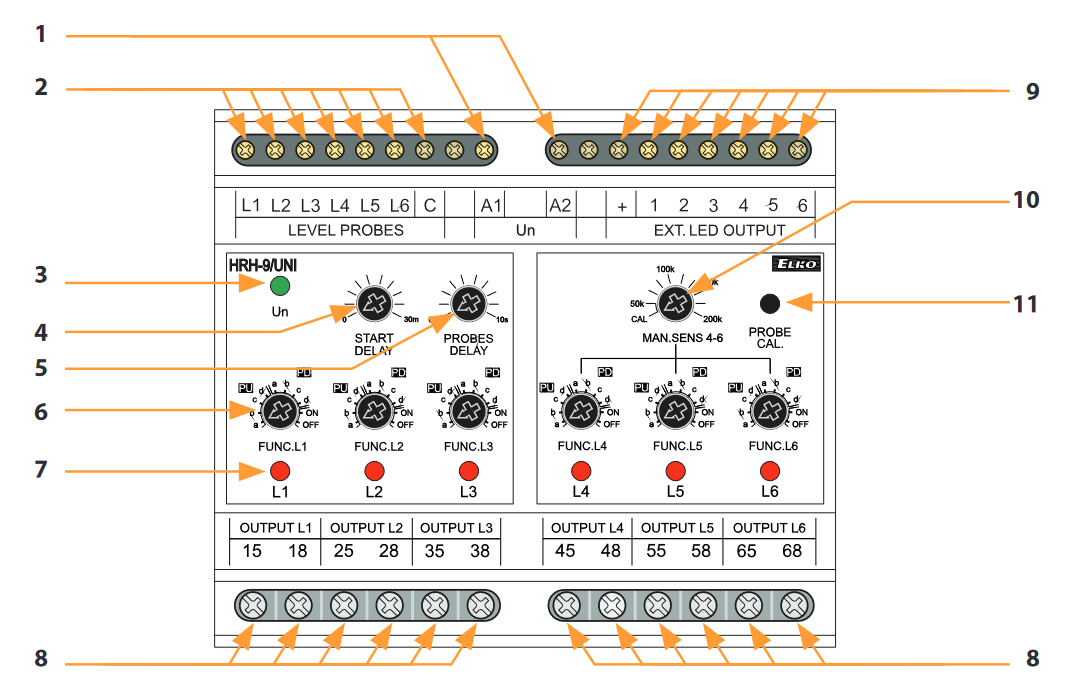

Description de la construction

1. Bornes de tension d'alimentation
2. Bornes pour la connexion des sondes
3. Indication de la tension d'alimentation
4. Réglage du délai après l'activation
5. Réglage du délai de commutation du relais
6. Réglage de la fonction de la sonde (L1)
7. Indication de l'état de la sonde (L1)
8. Contact de sortie de la sonde (L1)
9. Bornes pour la connexion de la signalisation externe HRH-9/S
10. Réglage manuel de la sensibilité des sondes L4, L5 et L6
11. Bouton de calibrage des sondes connectées
