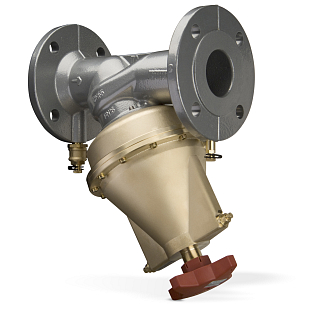

Régulateur de pression différentielle pour circuits fermés de systèmes de chauffage ou de refroidissement. Il aide à protéger les vannes de régulation contre les fluctuations de pression et équilibre les systèmes pour maintenir une différence de pression constante. Les régulateurs se caractérisent par une haute précision et des dimensions compactes, offrant une large gamme d'options de connexion. L'installation dans le système et la mise en service sont très simples et claires. Le régulateur dispose d'une fonction de fermeture qui facilite la maintenance. La prise de mesure assure une haute précision de l'équilibrage.

Construction

1. réglage de ΔpL (clé hexagonale de 5 mm)
2. fermeture
3. raccordement de la capillaire, pression inférieure
4. purge - raccord pour la prise de mesure STAP - raccordement de la capillaire, pression supérieure
5. prise de mesure
6. ouverture/fermeture du signal de pression côté basse pression

Caractéristiques

• pression PN 16
• longueur de la capillaire 1 m
• différence de pression maximale 350 kPa
• plage de réglage d'usine 20-80 kPa
• bride
• diamètre nominal DN 100
• plage de température de fonctionnement -10...120 °C
• débit 110 m³/h
