Pour ce produit, nous offrons le service de montage du servomoteur avec la robinetterie. Plus d'informations

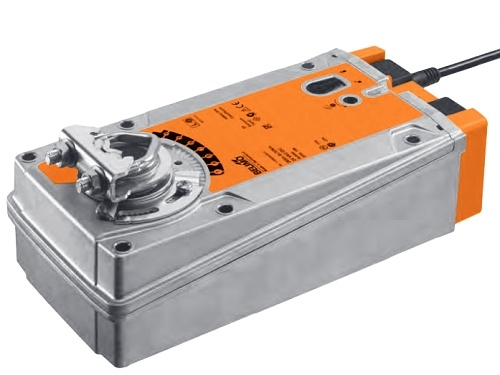

Servomoteur d'urgence Belimo série EF pour clapets de ventilation ou vannes à boisseau sphérique (par exemple Giacomini R250D avec adaptateur). Le servomoteur est conçu pour des clapets d'une taille jusqu'à environ 6m2. La commande du servomoteur est ouvert/fermé.

Fonctions

En cas d'interruption de l'alimentation, un ressort de rappel fait tourner le servomoteur vers sa position initiale. Par exemple, en cas de panne de courant, il fermera le clapet ou la vanne à boisseau sphérique. Il est également possible d'obtenir l'effet inverse, cela dépend uniquement de la position initiale du clapet.

Le servomoteur peut être commandé manuellement à l'aide d'un bouton de verrouillage et d'une manivelle manuelle.

Caractéristiques

• Alimentation 230V
• Le servomoteur est protégé contre les surcharges, aucun arrêt de fin de course n'est nécessaire.
• Montage simple sur l'arbre du clapet à l'aide d'une bride universelle.
• Angle de travail réglable avec une butée mécanique.
• Le servomoteur peut être équipé de contacts auxiliaires S...A ou d'un potentiomètre de retour.

Stabilisateur d'arbre

Le servomoteur est équipé en usine d'un stabilisateur d'arbre pour stabiliser l'ensemble clapet, arbre du clapet et servomoteur. Il se compose de deux anneaux de support en plastique et, selon la situation de montage et le diamètre de l'arbre, il doit être conservé ou retiré (également partiellement).

En cas de montage d'un arbre long d'un diamètre de 12-20mm, l'utilisation du stabilisateur est nécessaire. Pour un diamètre d'arbre de 21-26,7mm, l'utilisation du stabilisateur n'est pas nécessaire.

En cas de montage d'un arbre court, il est possible de retirer le stabilisateur.
