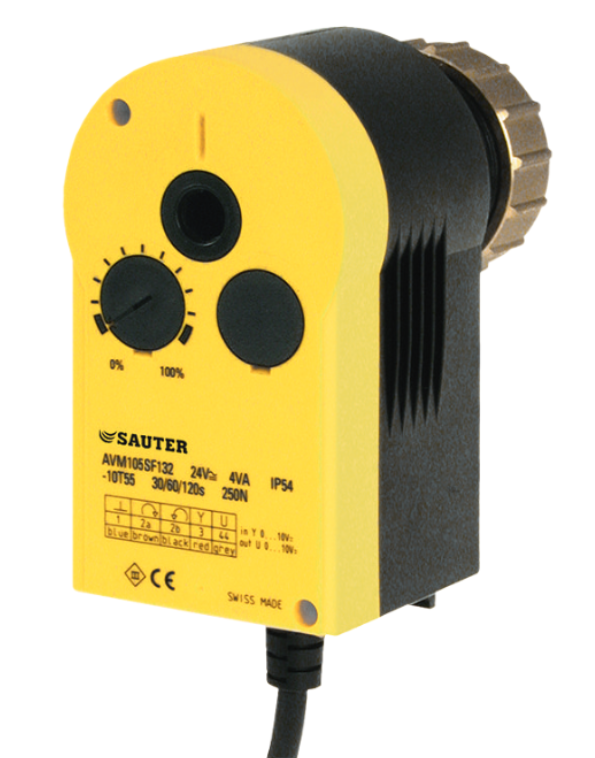

Servomoteur pour vannes 2 voies et 3 voies avec sortie continue ou discontinue. Le moteur comprend un moteur pas à pas contrôlé par l'unité électronique SUT (Sauter Universal Technology), dispose d'une transmission sans entretien et d'une coupure électronique dépendante de la force. Il reconnaît automatiquement le signal de commande utilisé (continu/basculant). Il est possible de régler une caractéristique linéaire ou équipercentuelle. Le moteur s'adapte automatiquement à la valeur de la course de la vanne. Un écrou en laiton est disponible pour le montage. L'installation est possible de la position verticale à la position horizontale.

Caractéristiques

• alimentation 24 VAC/VDC
• température maximale du fluide 100 °C
• température ambiante -10...55 °C
• humidité ambiante 5...95 % HR
• protection IP54
• temps de réponse 200 ms
• course 8 mm
• force de manœuvre 250 N
• temps de manœuvre 35/60/120 s

Fonctions

Selon le mode de connexion, le moteur peut être utilisé comme continu 0...10 V, comme 2 points ou comme 3 points.

Comme 2 points

Le moteur est alimenté par le fil bleu (MM) et le fil noir (02). Lorsque le fil brun (01) est connecté, la branche de régulation de la vanne s'ouvre. Si la tension est coupée, le moteur se déplace en position opposée et ferme la vanne. Il est recommandé d'isoler les fils non utilisés (03, 05) pour éviter tout contact avec les autres.

Comme 3 points

Le moteur est alimenté par le fil bleu (MM) et le fil brun (01), ou le fil bleu (MM) et le fil noir (02). Il agit sur la vanne via la tige et ouvre la vanne lorsque la tension est appliquée au fil brun. Si le circuit est fermé via le fil noir, le moteur ferme la vanne. En cas de surcharge ou si le moteur atteint les positions limites, le moteur est coupé électroniquement. Il est recommandé d'isoler les fils non utilisés (03, 05) pour éviter tout contact avec les autres.

Comme continu 0...10 V

Le moteur est contrôlé par un régulateur de position intégré en fonction du signal y.

Direction d'action 1 : tension sur le fil brun (01) - avec un signal de commande croissant, la tige se déploie et ouvre la vanne.

Direction d'action 2 : tension sur le fil noir (02) - avec un signal de commande croissant, la tige se rétracte et ferme la vanne.

Le point de départ et la plage du signal de commande sont fixés de manière permanente. Des accessoires permettant de régler la plage de variation et la direction d'action du signal de commande sont disponibles à l'achat.

Après un réglage manuel ou en cas de panne d'alimentation de plus de 5 minutes, le moteur se réinitialise automatiquement (AVM105 35 s, AVM115 60s).

Lorsque la tension est rétablie, le moteur pas à pas se déplace en position limite de la vanne et la ferme. Selon la tension de commande, il est possible d'atteindre n'importe quelle course entre 0 et 8 mm.

Si le signal de commande dans la direction d'action 1 est interrompu, la vanne se ferme complètement.

Convient aux vannes 2 voies et 3 voies des séries typiques :

• VUN/BUN
• VUD/BUD
• VUE/BUE
