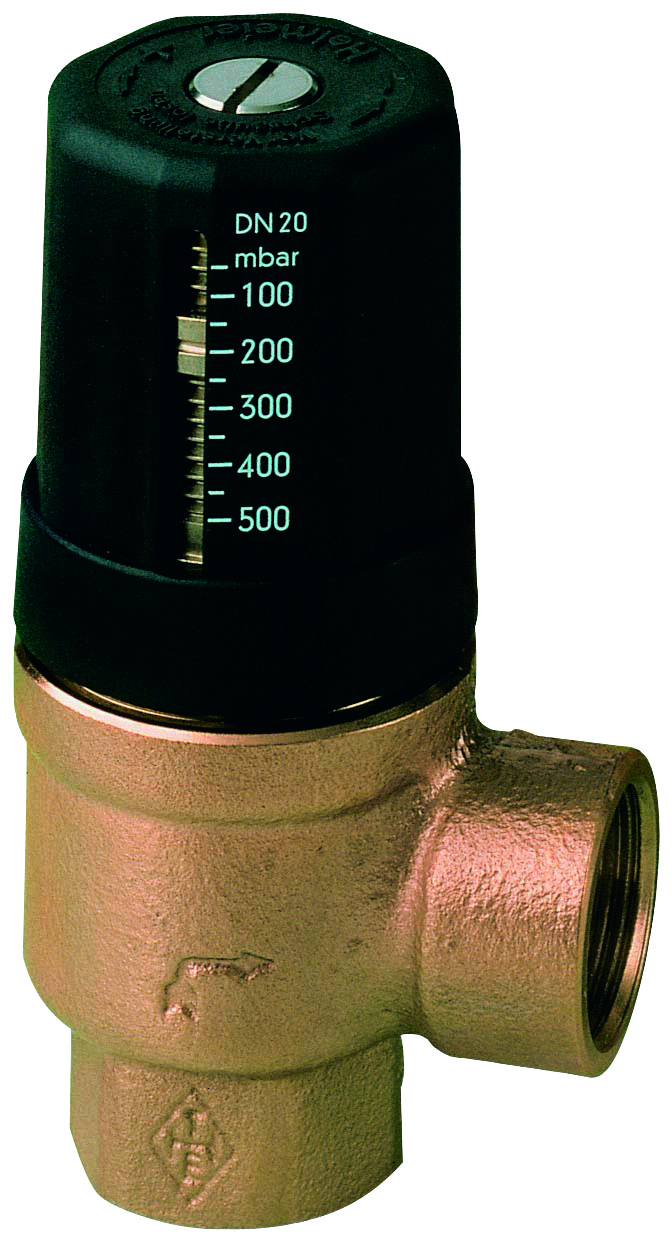

La vanne de décharge proportionnelle avec réglage continu de la pression IMI Hydrolux est idéale pour les systèmes de chauffage et de refroidissement à circulation forcée afin d'assurer leur équilibrage correct. Elle prévient le bruit excessif du système, équilibre les différences de pression et évite le débit excessif. Dans les systèmes équipés d'une chaudière à gaz, la vanne Hydrolux peut également être utilisée pour assurer un débit minimal.

Il est possible de régler une différence de pression précise sur la vanne, que celle-ci maintiendra lors de l'équilibrage du système. Toutes les fluctuations de pression causées par les changements de débit dans le système seront ainsi éliminées. Lorsque le débit diminue, la différence de pression augmente, ce à quoi la vanne réagit en ouvrant le système. Cela permet de maintenir la différence de pression relativement stable.

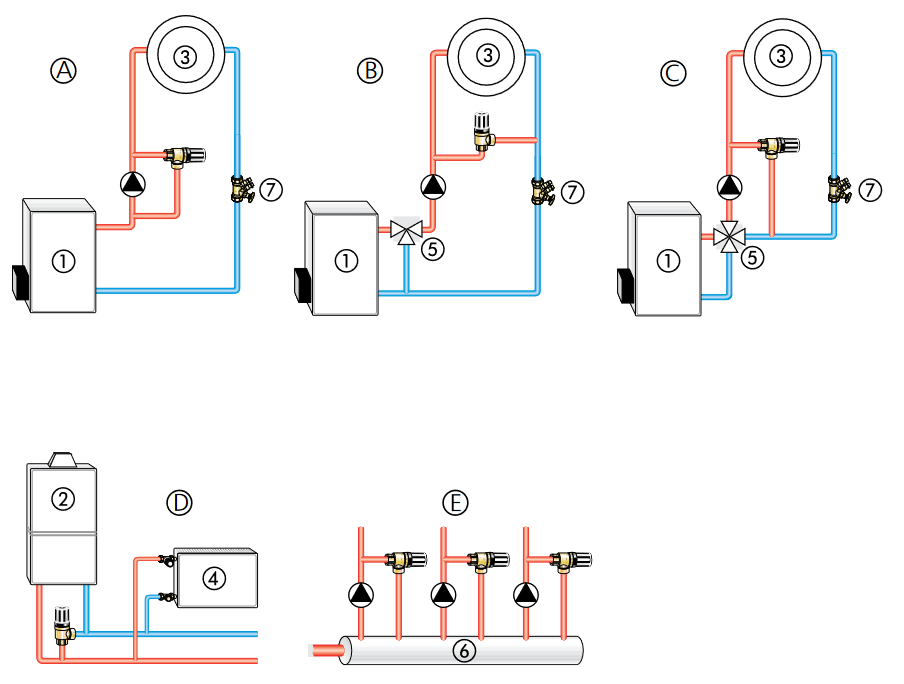

Exemples d'utilisation

1. Chaudière à huile/gaz
2. Chaudière à eau chaude à gaz
3. Circuit de chauffage
4. Corps de chauffe
5. Vanne de mélange à 3 et 4 voies
6. Collecteur
7. Vanne d'équilibrage TA STAD

A. Système de chauffage sans mélange. La vanne Hydrolux est installée entre l'aspiration et le refoulement de la pompe de circulation.

B. Système de chauffage avec vanne de mélange à trois voies. La vanne Hydrolux est installée entre les tuyaux d'arrivée et de retour.

C. Système de chauffage avec vanne à quatre voies. La vanne Hydrolux est installée entre les tuyaux d'arrivée et de retour.

D. Système de chauffage avec chaudière à eau chaude à gaz. La vanne Hydrolux est installée entre les tuyaux d'arrivée et de retour.

E. Système avec plusieurs circuits de chauffage. La vanne Hydrolux est installée entre le tuyau d'arrivée et le collecteur.
