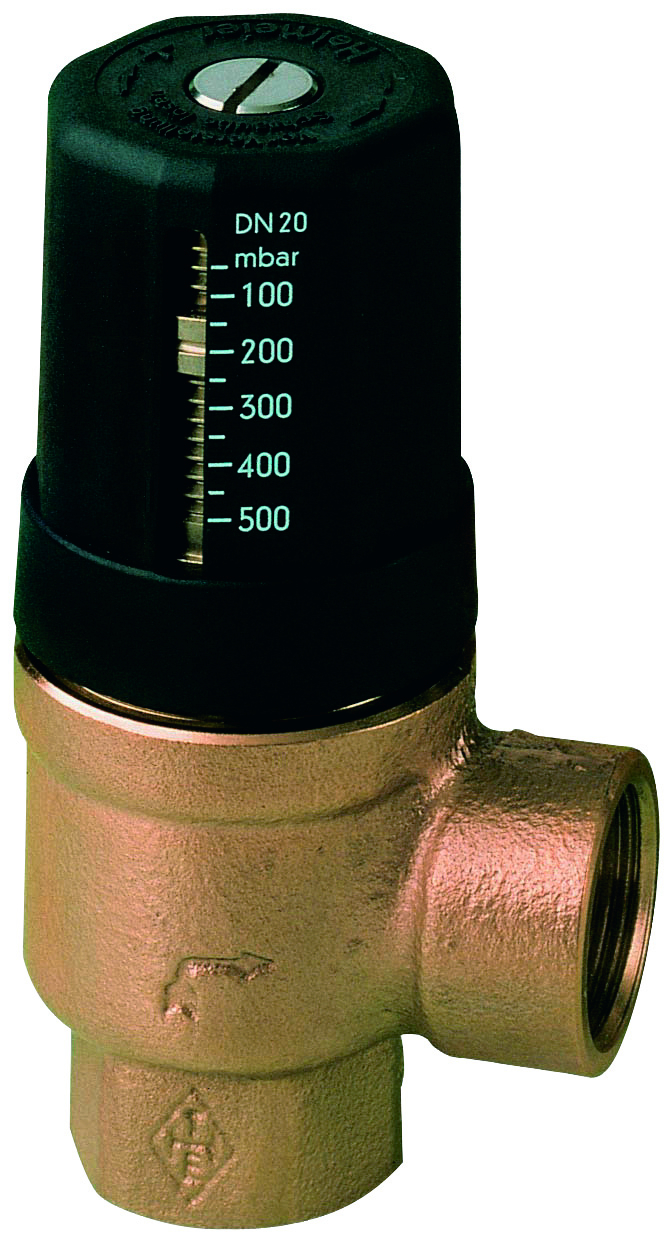

Vanne d'équilibrage IMI Heimeier Hydrolux DN20, 5-50 kPa (5501-03.000)

Vanne d'équilibrage IMI Heimeier Hydrolux DN20, 5-50 kPa (5501-03.000)

Vanne d'équilibrage IMI Heimeier Hydrolux DN20, 5-50 kPa (5501-03.000)

IMI Hydronic Engineering
  • Code produit: 550103000
  • EAN : 4024052239511
  • Code fabricant: 5501-03.000
  • Garantie: 2 years

Vanne de décharge proportionnelle avec réglage de pression fonctionnant avec une faible hystérésis. 5-50 kPa, débit 2 m³/h. Plus d'informations

  • Disponibilité

    Livraison GLS 3-4 jours ouvrables. Livraison express DHL 1-2 jours ouvrables.

  • En stock 2 pcs

Prix hors TVA € 89,62
Prix TTC € 107,54
− +

Souhaitez-vous obtenir une offre de prix ? Contactez-nous

Trustpilot

Paramètres et catalogues

Inserts de mesure Non
Pression PN 16
Taille de connexion DN 20
Température 120 °C
Type de connexion Filetage intérieur
Poids 0.60 kg

Fiche catalogue télécharger

Télécharger le PDF

La vanne de décharge proportionnelle avec réglage de pression fluide IMI Hydrolux est idéale pour les systèmes de chauffage et de refroidissement à circulation forcée afin d'assurer leur équilibrage correct. Elle prévient le bruit excessif du système, équilibre les différences de pression et évite le débit excessif. Dans les systèmes équipés d'une chaudière à gaz, la vanne Hydrolux peut également être utilisée pour assurer un débit minimal.

Il est possible de régler une différence de pression précise sur la vanne, que celle-ci maintiendra lors de l'équilibrage du système. Toutes les fluctuations de pression causées par les changements de débit dans le système seront ainsi éliminées. Lorsque le débit diminue, la différence de pression augmente, ce à quoi la vanne réagit en ouvrant le système. Cela permet de maintenir la différence de pression relativement stable.

Caractéristiques

  • différence de pression de 5 à 50 kPa
  • réglage d'usine à 20 kPa
  • température maximale de 120 °C
  • filetage intérieur
  • dimension de raccordement DN 20
  • pression PN 16
  • débit de 2 m3/h
  • échelle de réglage de la pression
  • fonctionnement silencieux
  • matériaux : bronze, acier inoxydable, laiton, EPDM
  • résistance à la corrosion

Construction

  1. échelle de réglage
  2. corps en bronze
  3. capuchon pour réglage manuel
  4. ressort de réglage en acier inoxydable

Exemples d'utilisation

  1. Chaudière à huile/gaz
  2. Chaudière à eau chaude à gaz
  3. Circuit de chauffage
  4. Corps de chauffe
  5. Vanne de mélange à 3 et 4 voies
  6. Collecteur
  7. Vanne d'équilibrage TA STAD

A. Système de chauffage sans mélange. La vanne Hydrolux est installée entre l'aspiration et le refoulement de la pompe de circulation.

B. Système de chauffage avec vanne de mélange à trois voies. La vanne Hydrolux est installée entre le tuyau d'alimentation et le tuyau de retour.

C. Système de chauffage avec vanne à quatre voies. La vanne Hydrolux est installée entre le tuyau d'alimentation et le tuyau de retour.

D. Système de chauffage avec chaudière à eau chaude à gaz. La vanne Hydrolux est installée entre le tuyau d'alimentation et le tuyau de retour.

E. Système avec plusieurs circuits de chauffage. La vanne Hydrolux est installée entre le tuyau d'alimentation et le collecteur.
