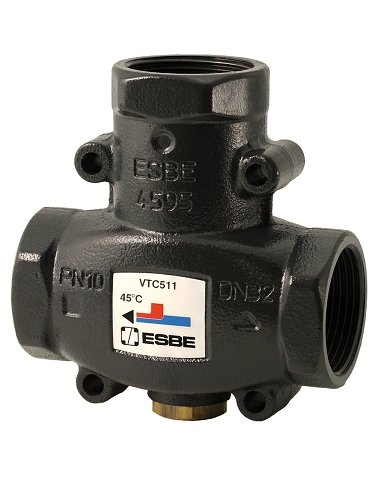

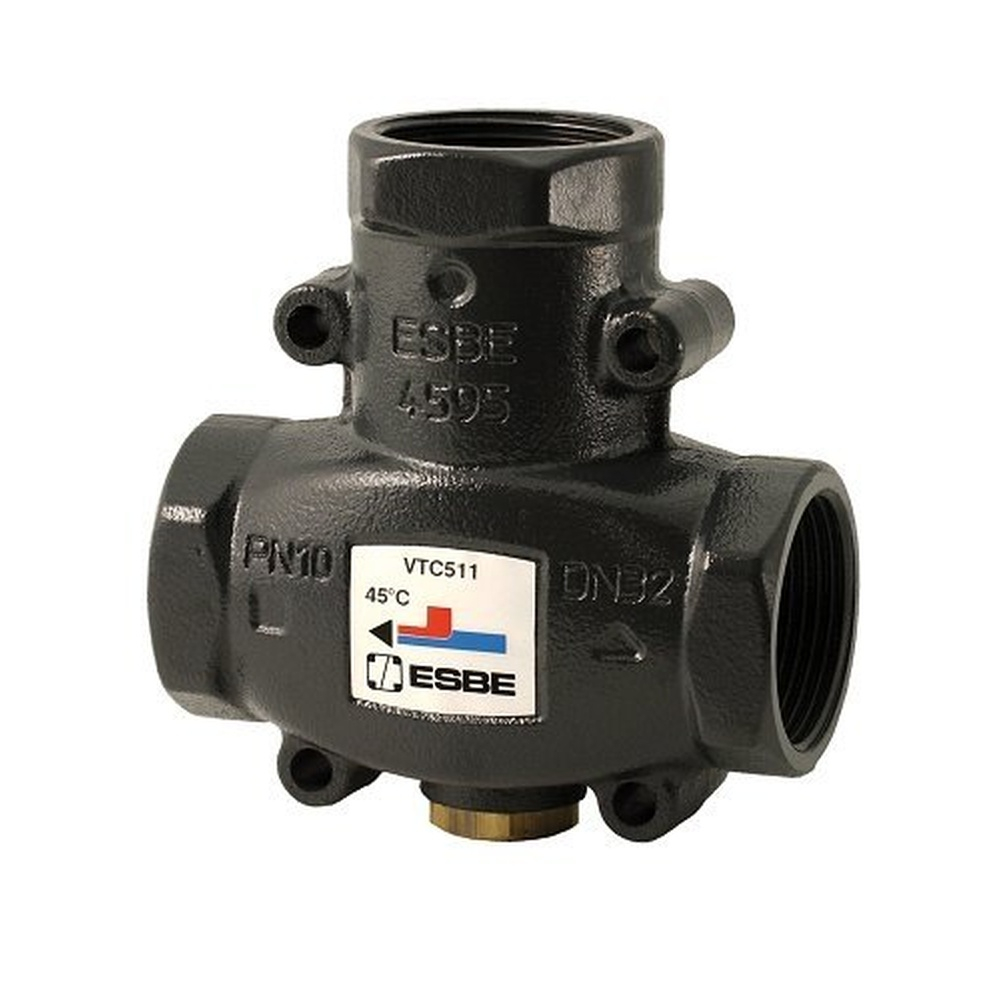

Le robinet de remplissage thermostatique VTC500 est utilisé pour remplir les réservoirs d'accumulation et surtout pour protéger la chaudière contre la corrosion à basse température jusqu'à une puissance de 150 kW. Le maintien constant d'une température plus élevée du retour augmente l'efficacité de la chaudière, minimise la formation de goudron et prolonge au maximum la durée de vie de la chaudière. Il est conseillé d'installer le robinet de remplissage thermostatique sur le retour de la chaudière, ou pour remplir les réservoirs d'accumulation.

Utilisation

• Chauffage

La teneur en glycol dans le fluide est de max. 50%. En cas d'utilisation d'une concentration de glycol dans la plage de 30-50%, il y a une réduction du débit d'environ 30-40% et également un changement de la conductivité thermique.

Fonction du robinet

Le robinet thermostatique peut être utilisé comme répartiteur ou mélangeur. Le robinet contient une cartouche thermostatique qui ouvre l'entrée A à la température de l'eau mélangée en sortie AB à un certain °C. Si la température à l'entrée A dépasse la température d'ouverture nominale de 10 °C, l'entrée B se ferme complètement. Il est recommandé d'utiliser des vannes à boisseau sphérique pour faciliter le service éventuel.

Service et maintenance

Le robinet de remplissage thermostatique VTC 500 ne nécessite aucune maintenance spéciale en fonctionnement normal. Des pièces de rechange sont disponibles pour toutes les parties principales du robinet. Le remplacement d'une pièce peut être effectué sans avoir à démonter le robinet de l'application. La cartouche thermostatique peut être facilement remplacée par une cartouche avec une autre température d'ouverture.

Caractéristiques

• Température du fluide : 0…110 °C
• Fuite A - AB : max 1% Kvs
• Fuite B - AB : max 3% Kvs
• Pression différentielle max. en mélange 1bar / en répartition 0,3bar
